ONKYO CDR-SX7 なんか怖くない!

転売屋さんプレゼンス
すべて見せますCDR-SX7

CDR-SX7は構成パーツを見てもスペシャルな感じがしません。
音がイイのは偶然の産物だと思います。
回路設計はCDR-205X、CDR-205TXと殆ど同じです、音も殆ど同じです。

CDR-SX7はニコニコ調剤一番のお勧め機種です。
録音が出来なくても再生音質には関係がありません。
皆さんじゃんじゃん買って下さい。

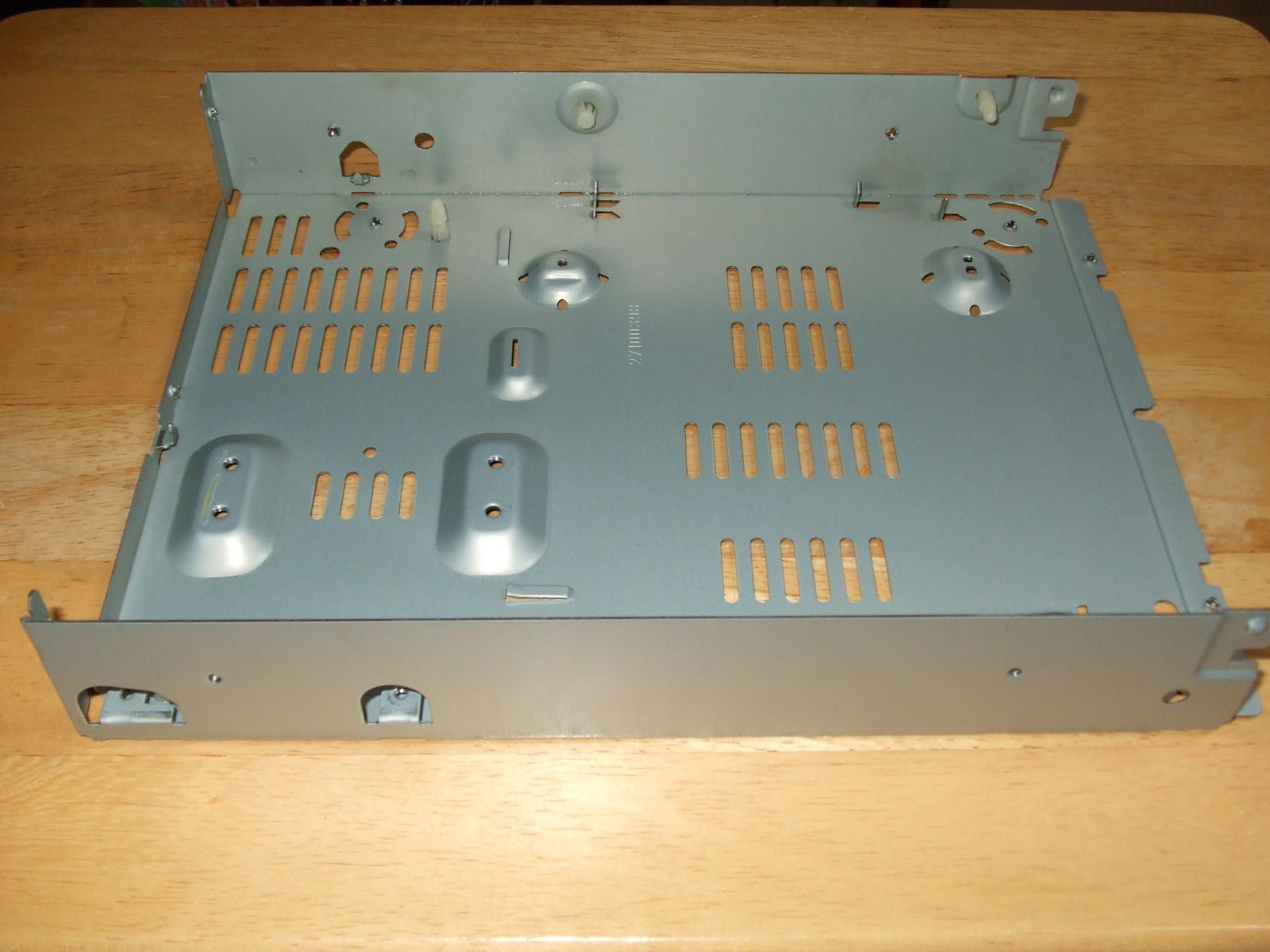

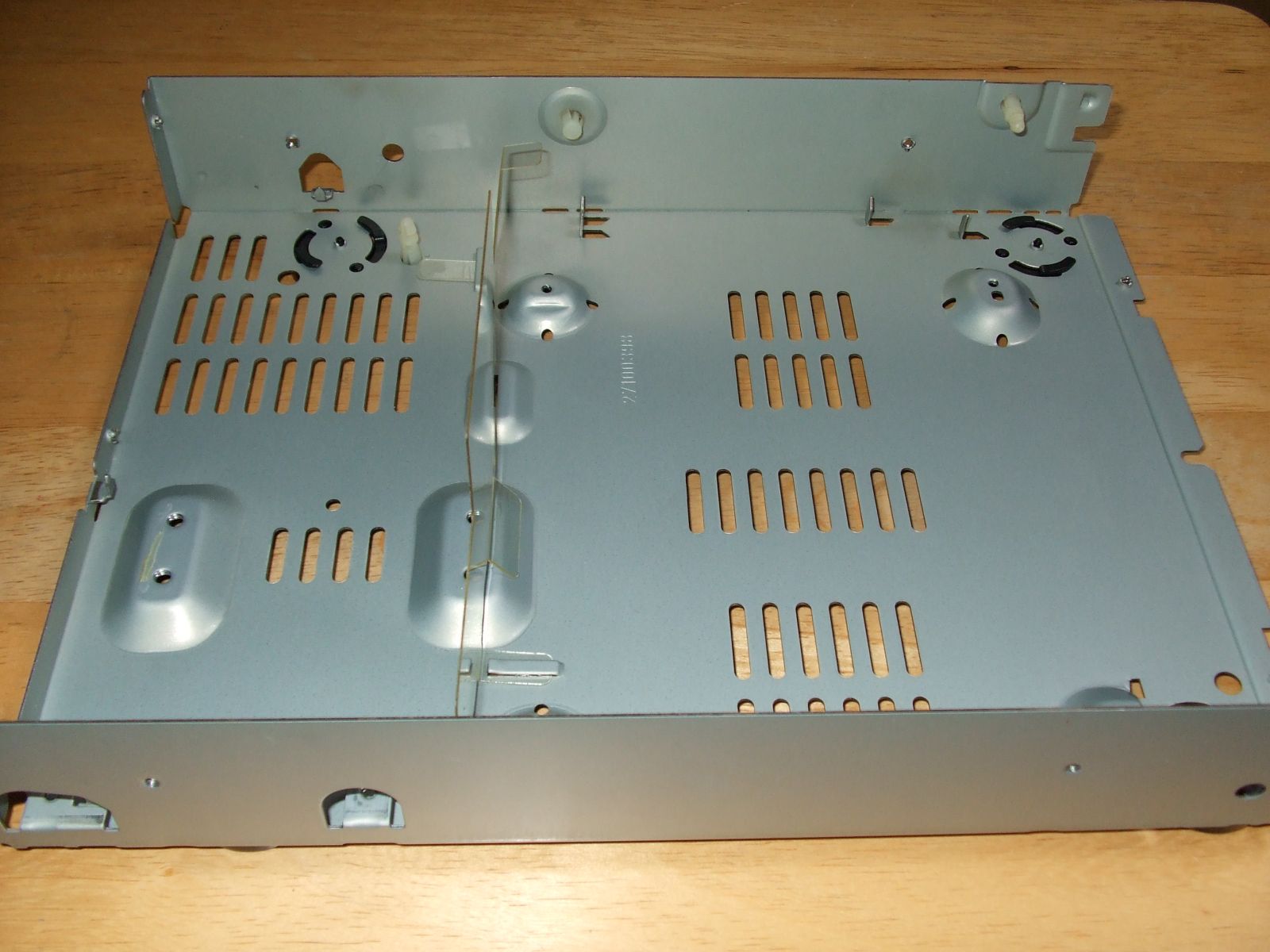

シャーシ

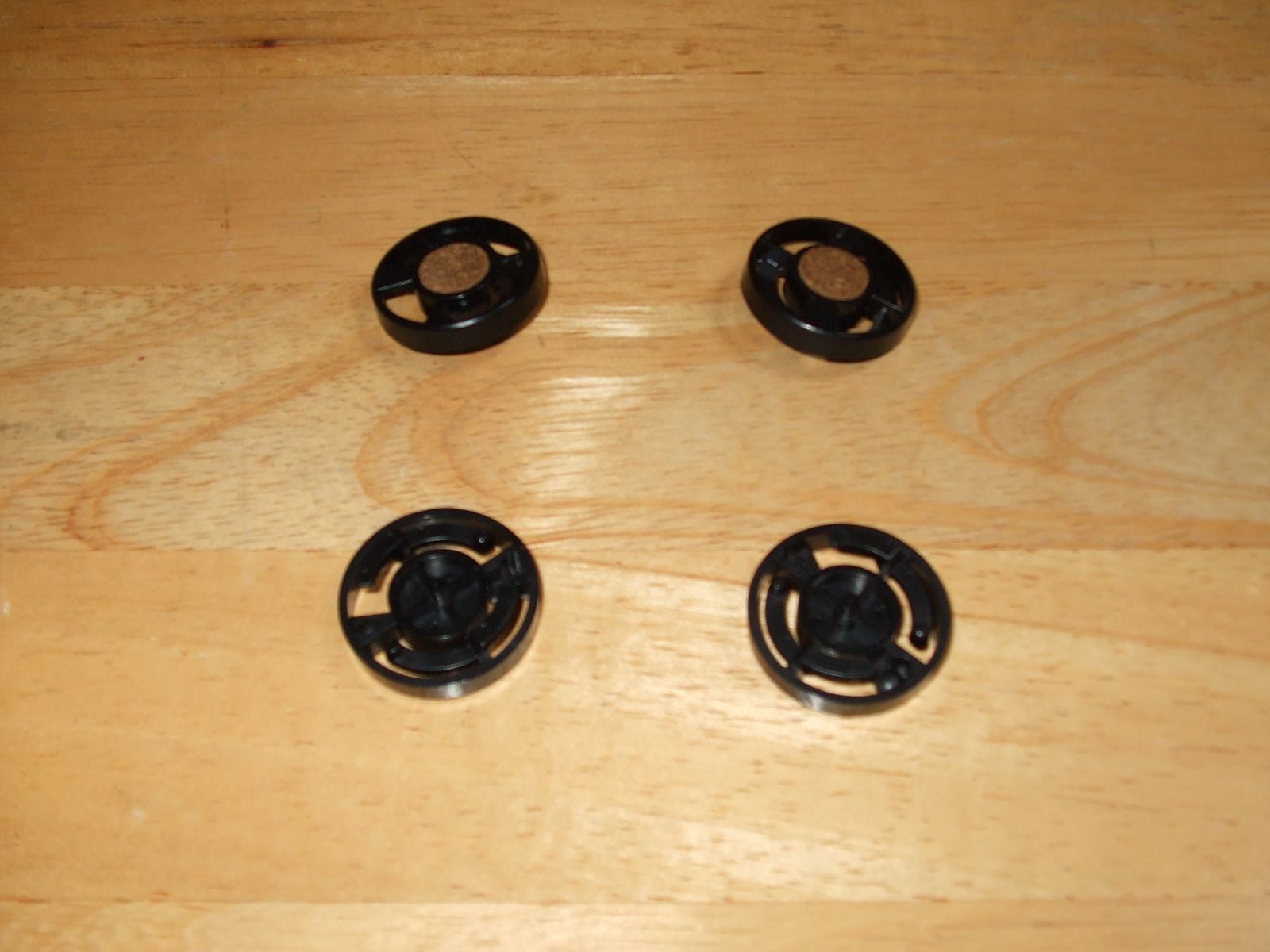

ゴム足
秋月電子でももっとまともなの売ってるよなぁ

ゴム足を装着
ねじるだけ。

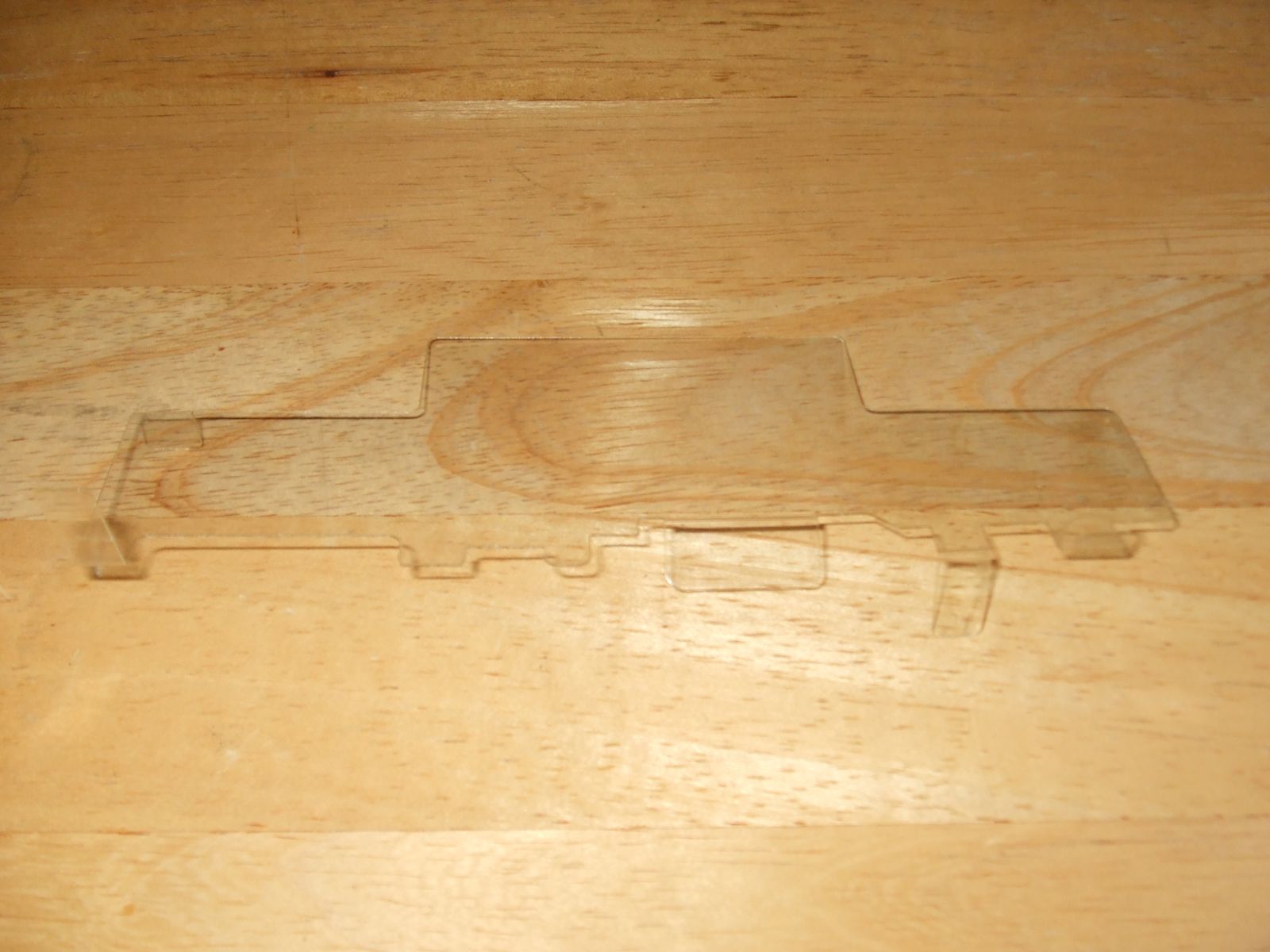

シールド板?

シールド板?を装着
差し込むだけ。

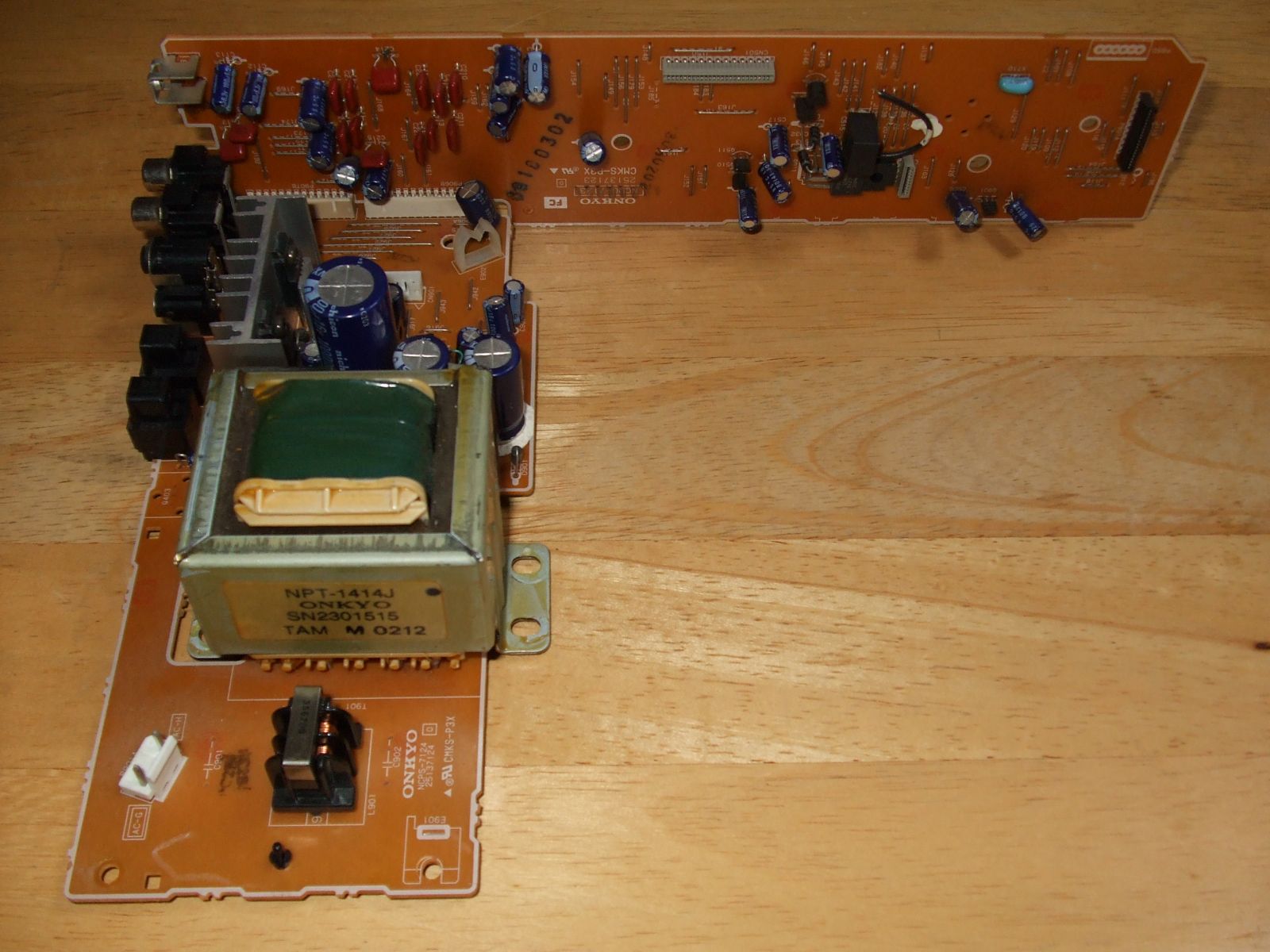

基板

基板を装着
ツメ2箇所、基板のネジ2本、トランスの座金付き巨大黒ネジ3本

バックパネル

バックパネルを装着
黒ネジ8本、トルク調整出来る電動ドライバーを使ってます。

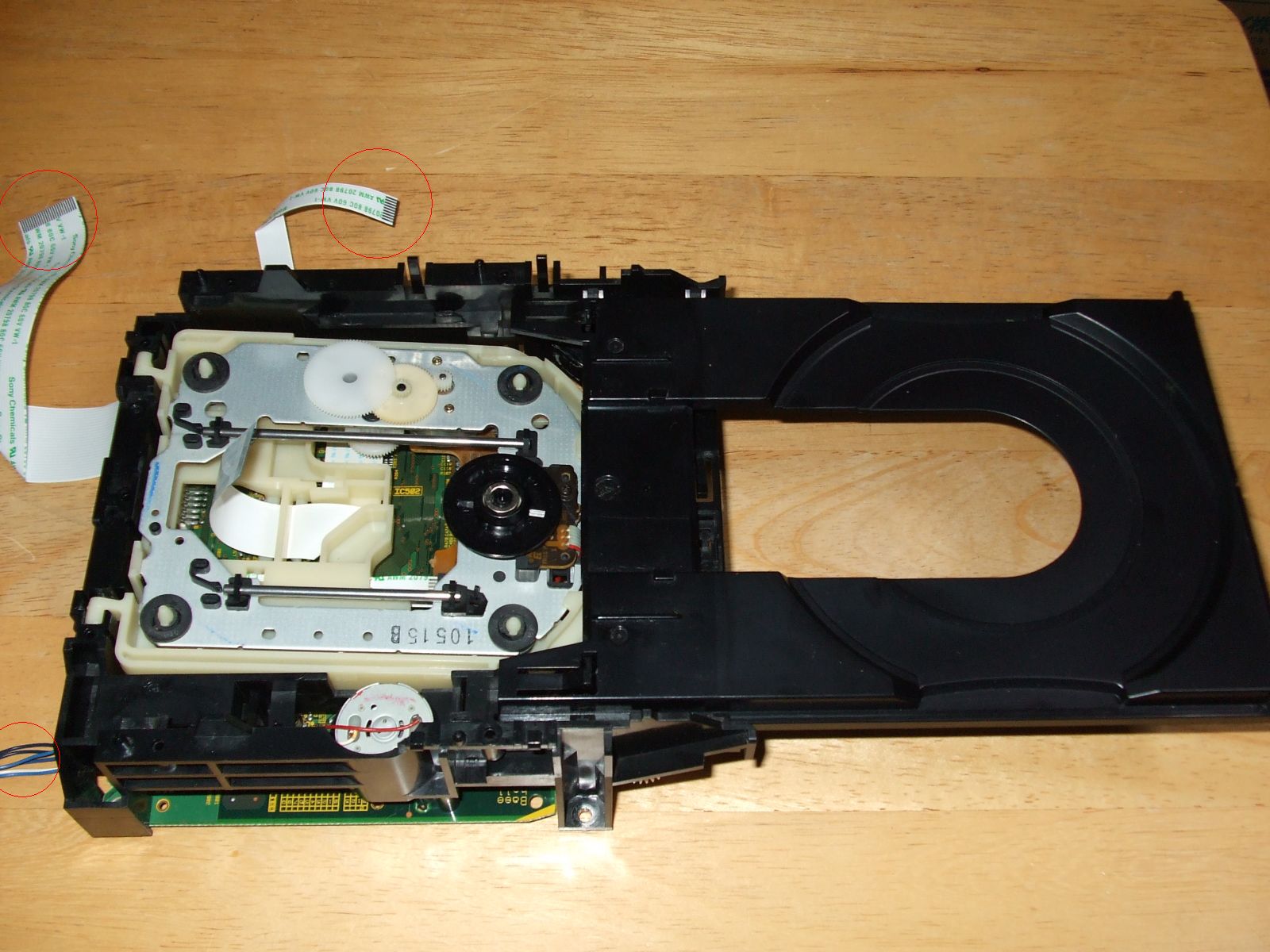

トランスポート部表

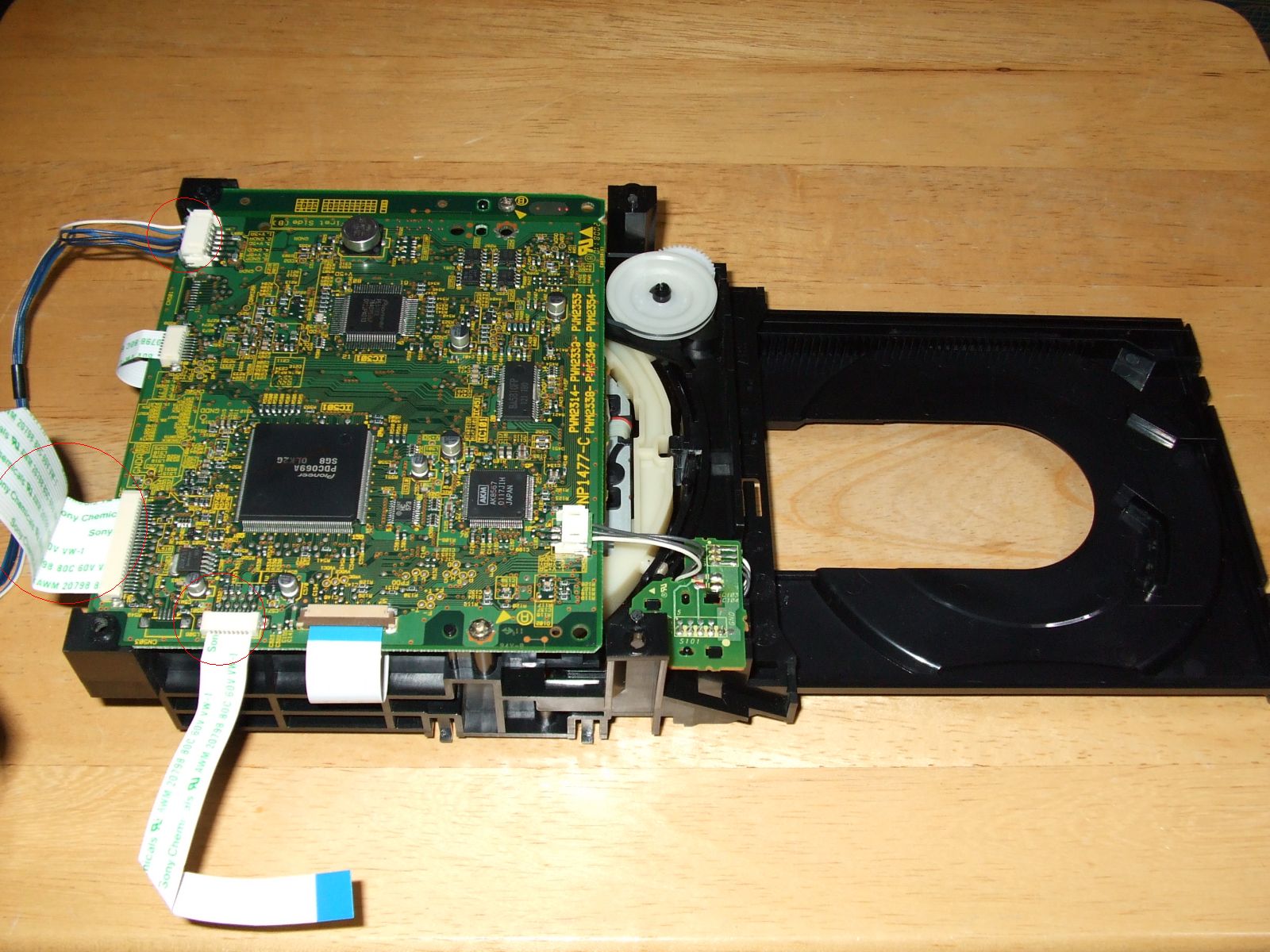

トランスポート部裏

トランスポート部を装着
コネクタは3箇所、座金付き黒ネジは4本、前方のツメ2本で位置決めすのがミソです。

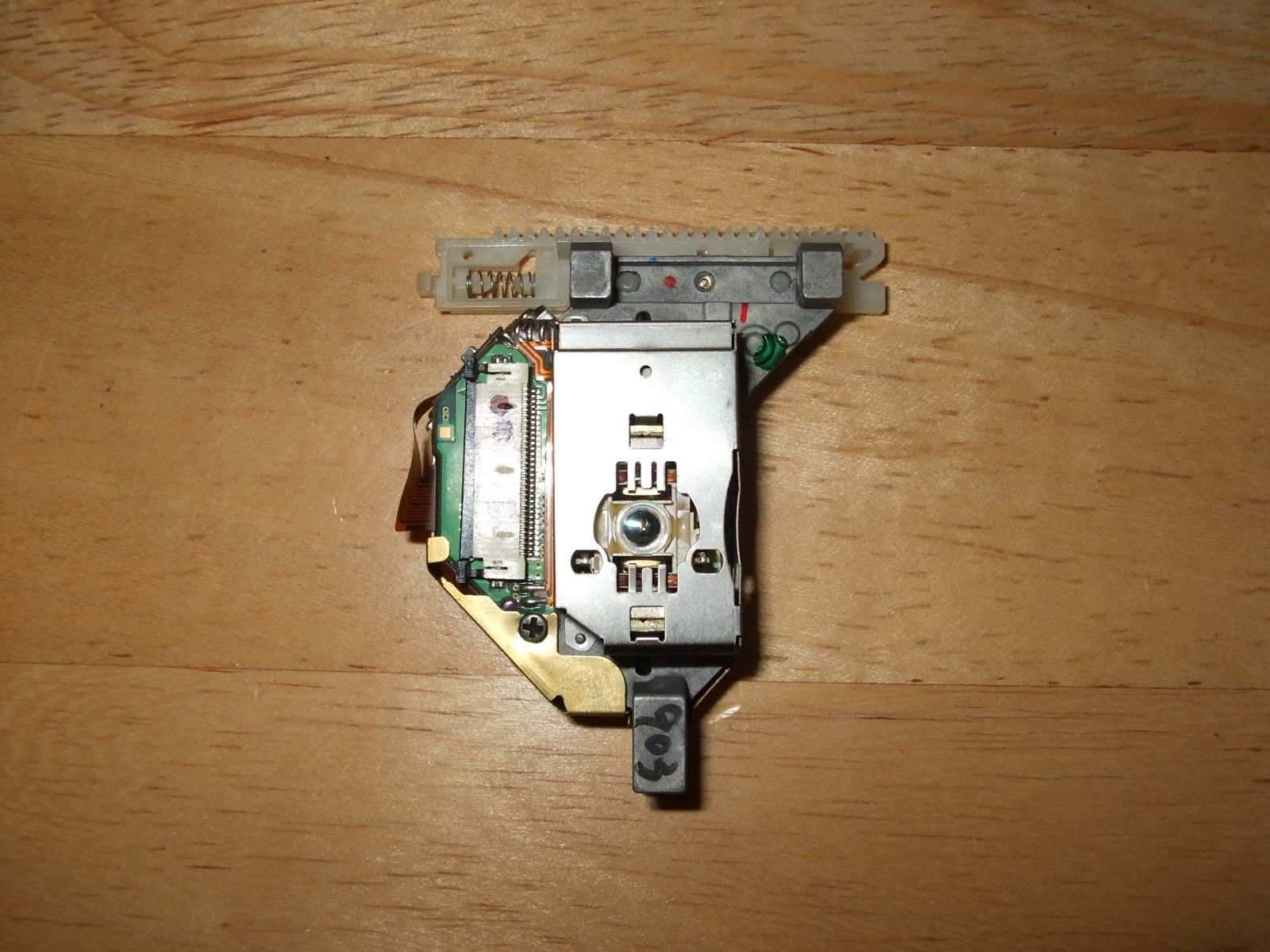

ピックアップ表
茶色のツメをフリーにしてFFCを挿入するので楽です。
金属のレンズカバーはONKYOオリジナルです、標準はプラスチック。

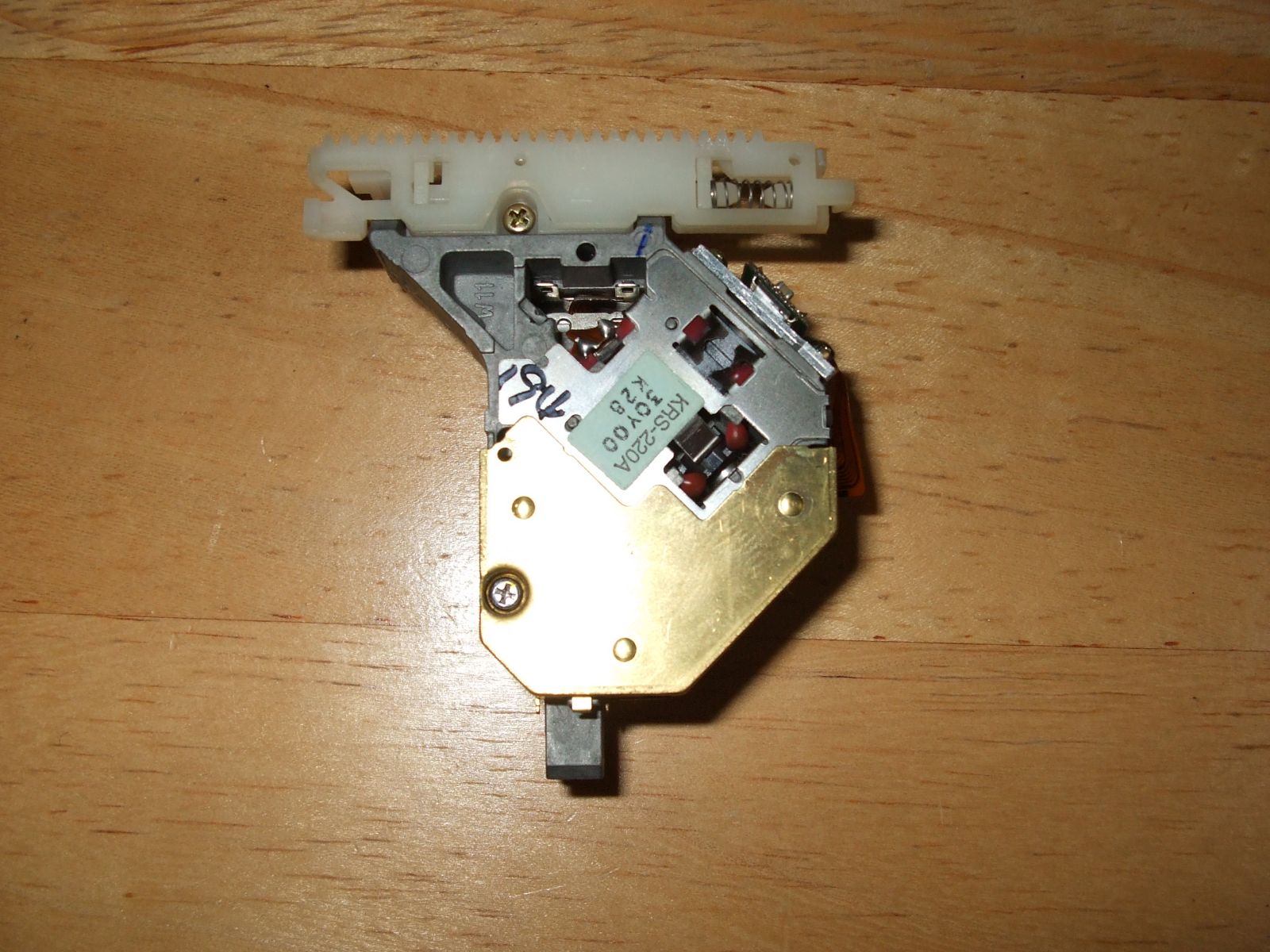

ピックアップ裏
金属のプリズムカバーはONKYOオリジナルです、標準は無し。

ピックアップを装着
ピックアップの交換だけならトランスポート部を下ろす必要はありません。

チャッキングガイド

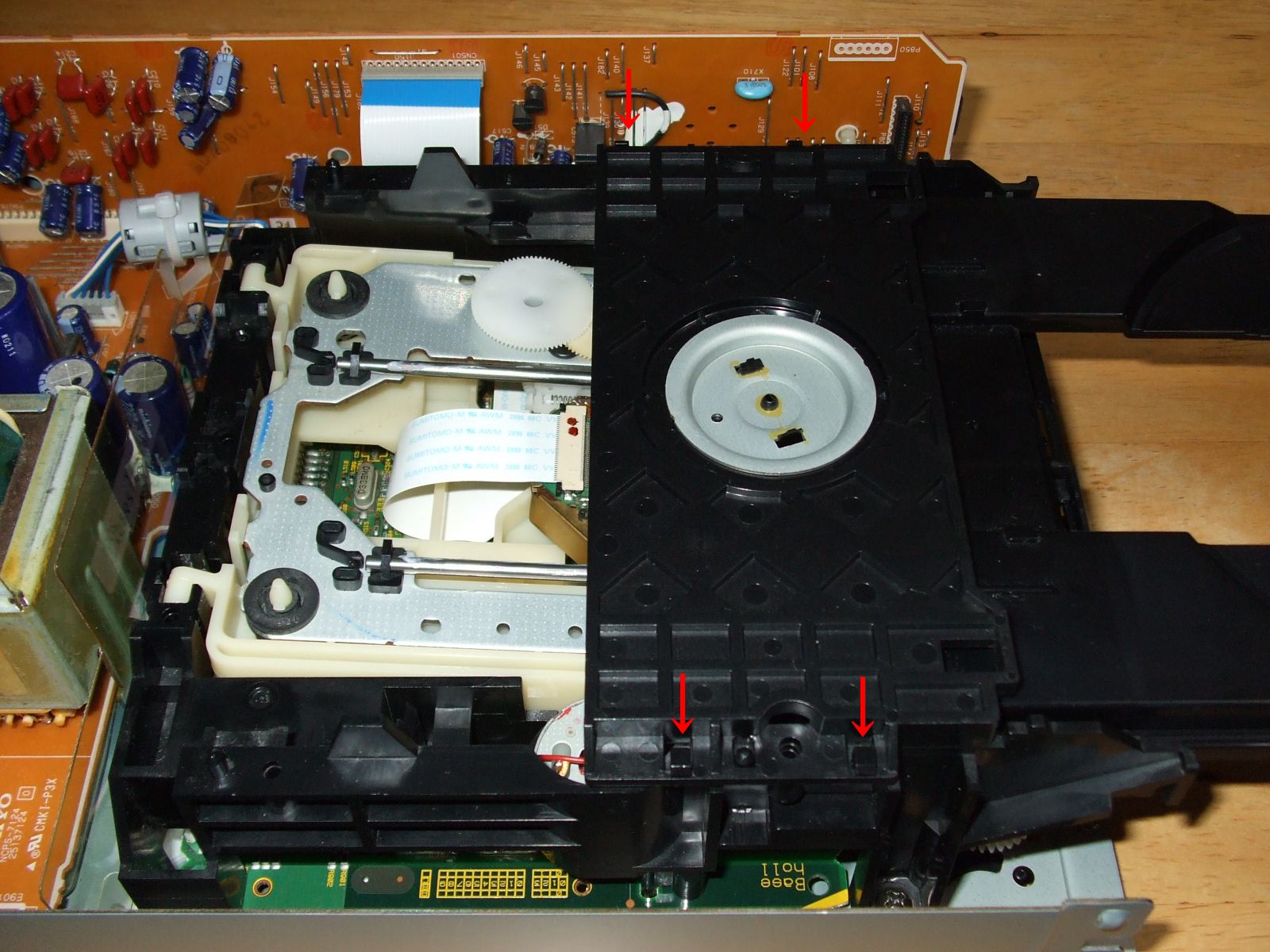

チャッキングガイドを装着
下、上の順でハメます。

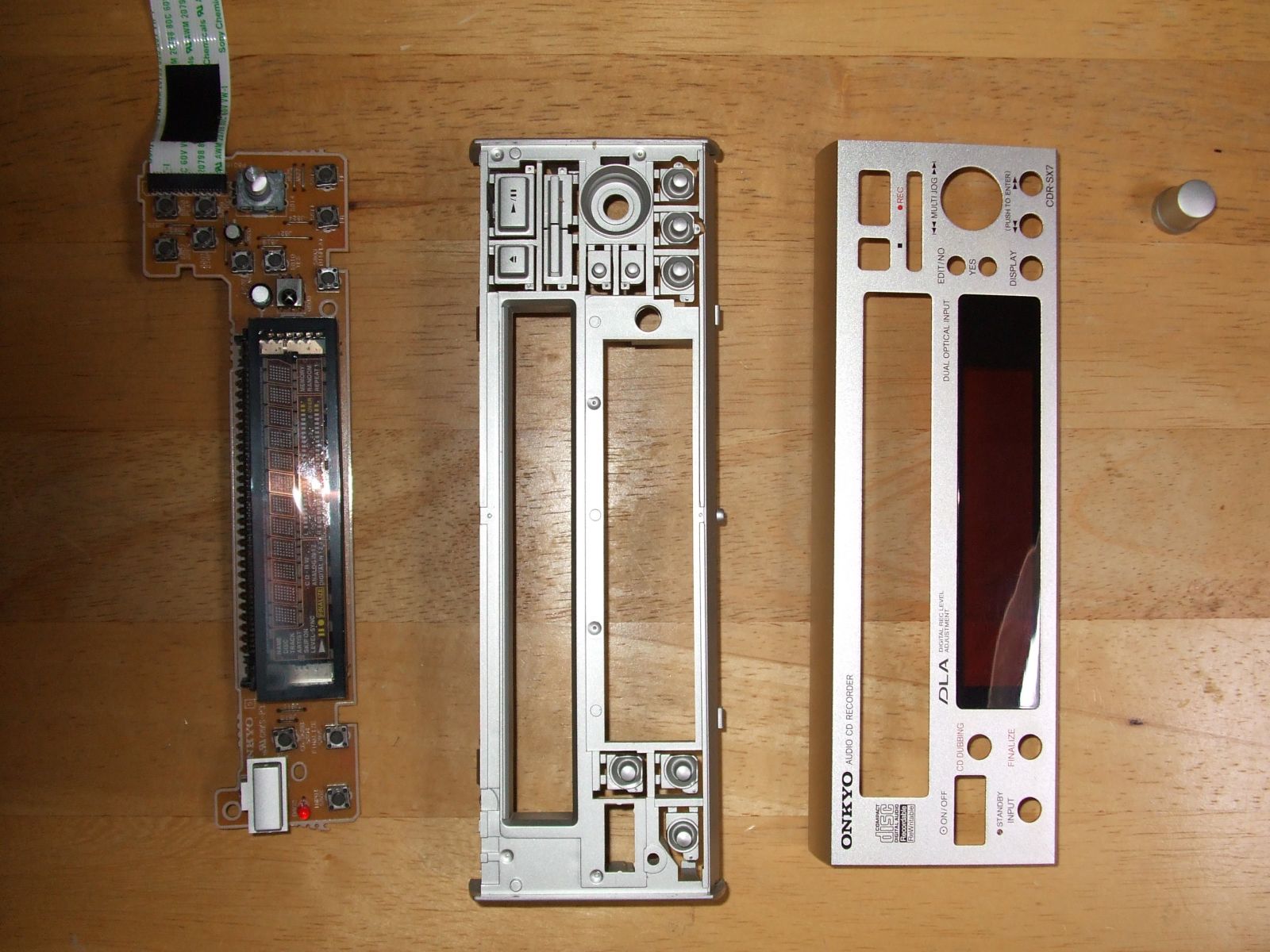

フロントパネル
ツマミは差し込み式、下にナットはありません。

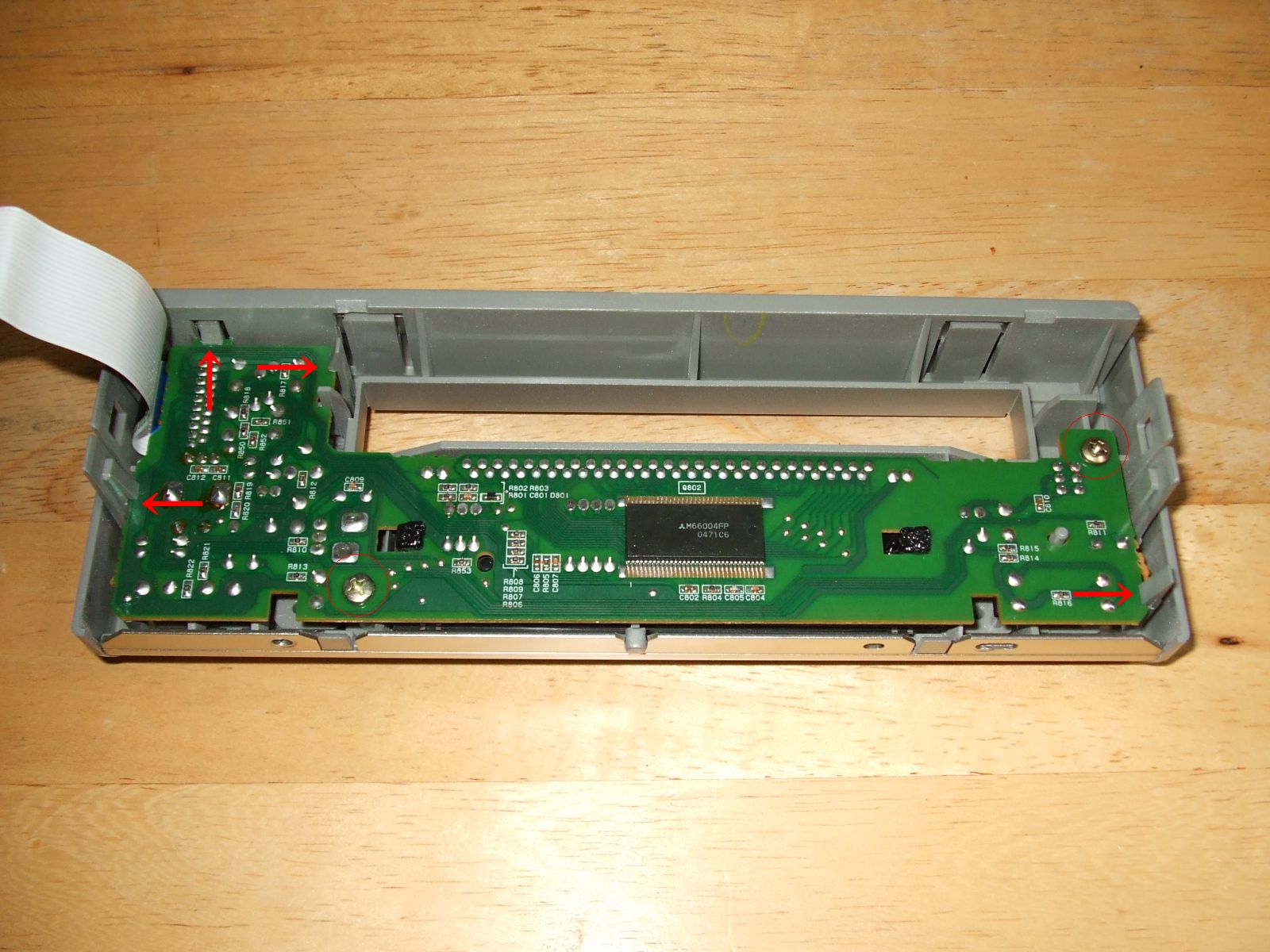

フロントパネル基板の装着
基板を外す時は先にアルミパネルを外すとツメが曲げやすい。
ツメ4箇所、ネジ2本

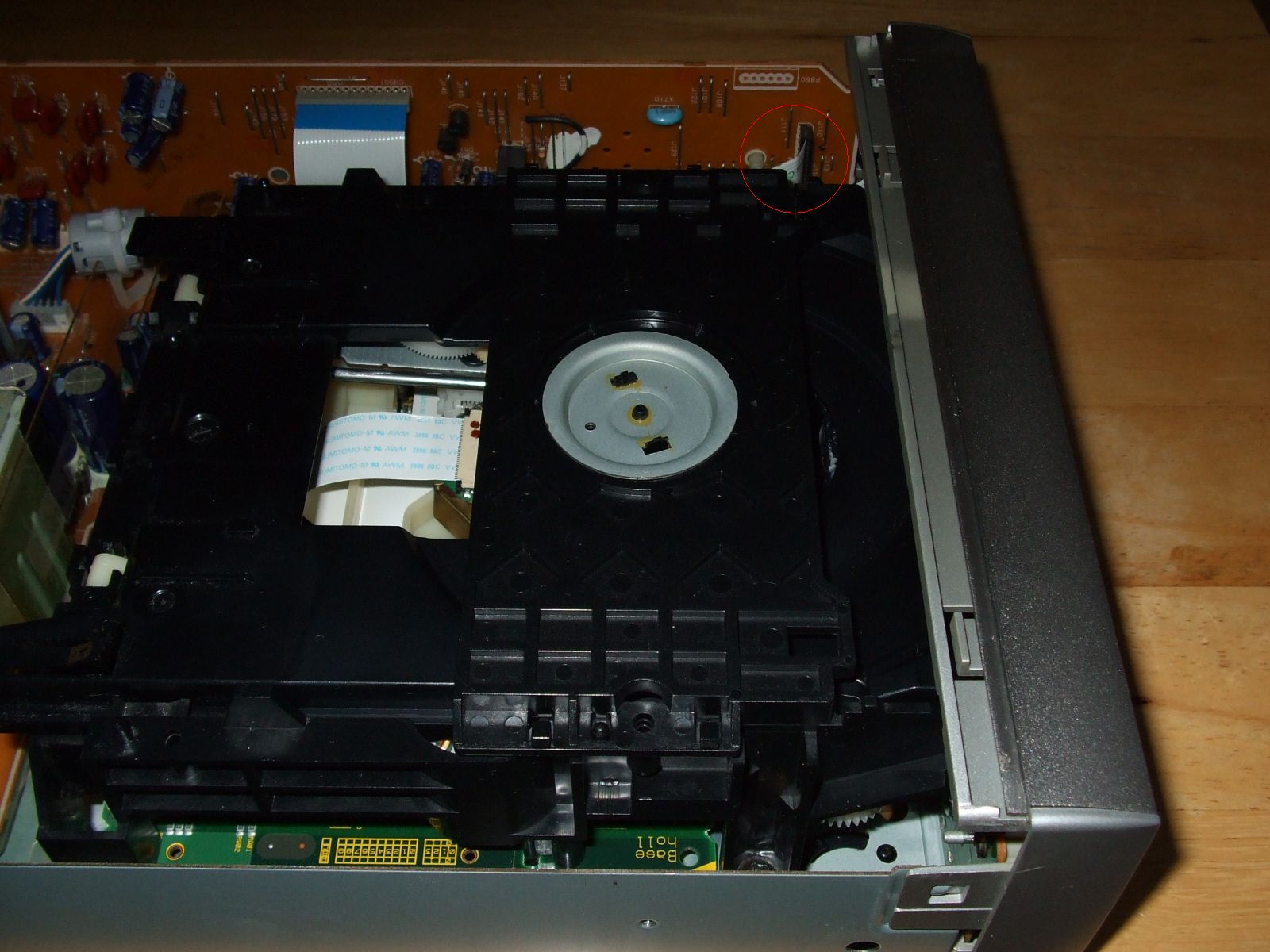

フロントパネルの装着表
コネクタは1箇所

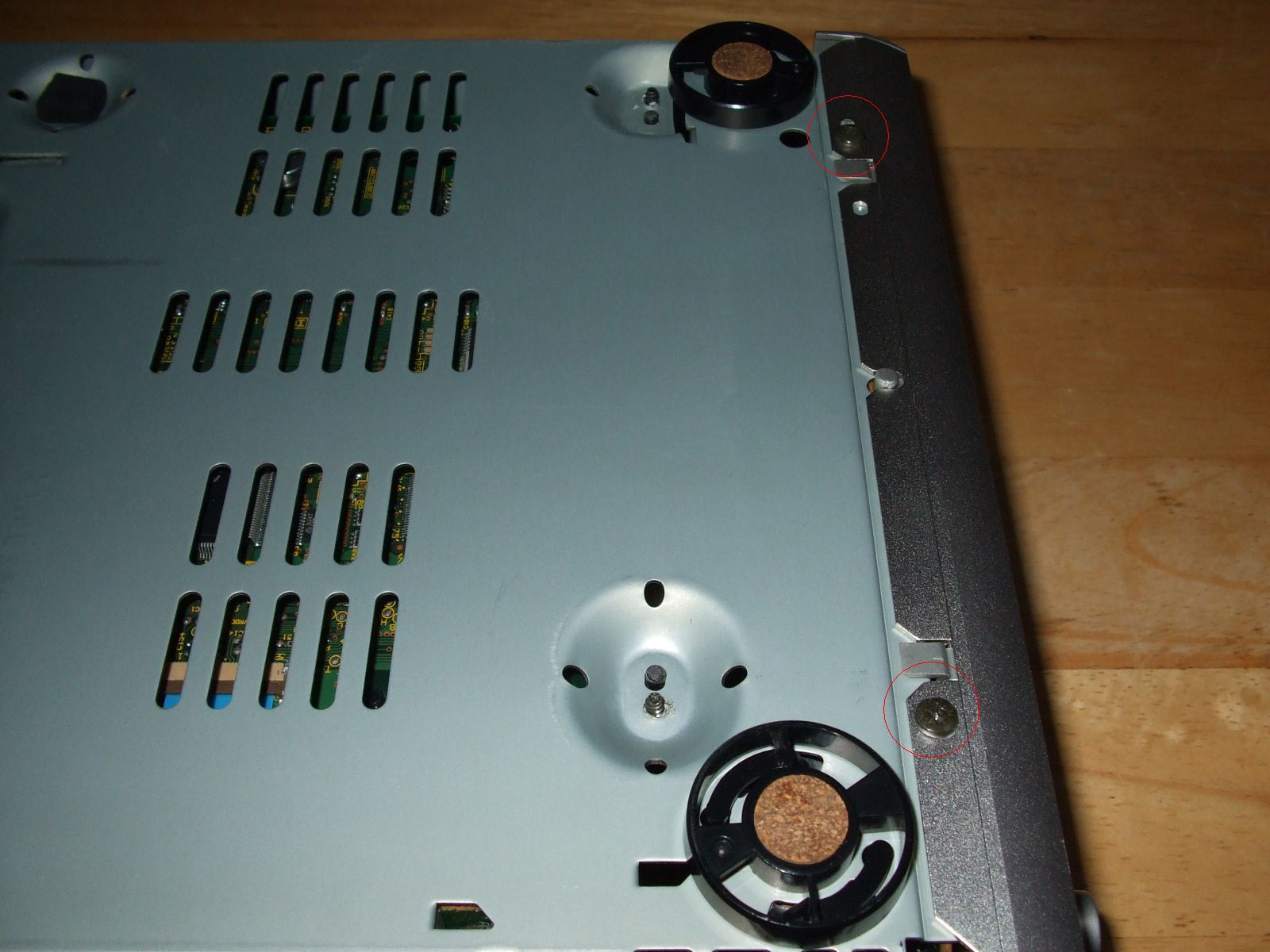

フロントパネルの装着裏
黒ネジ2本

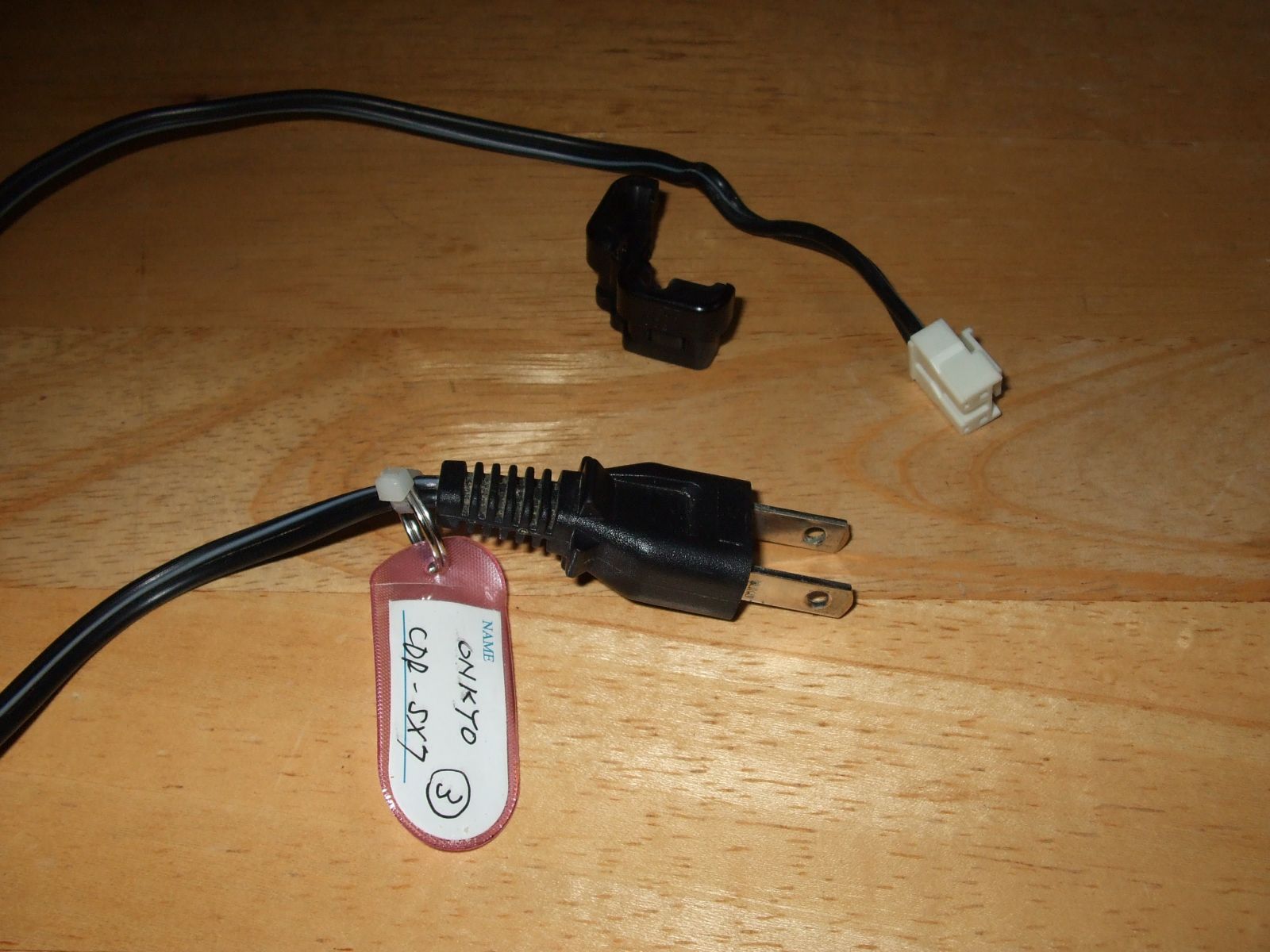

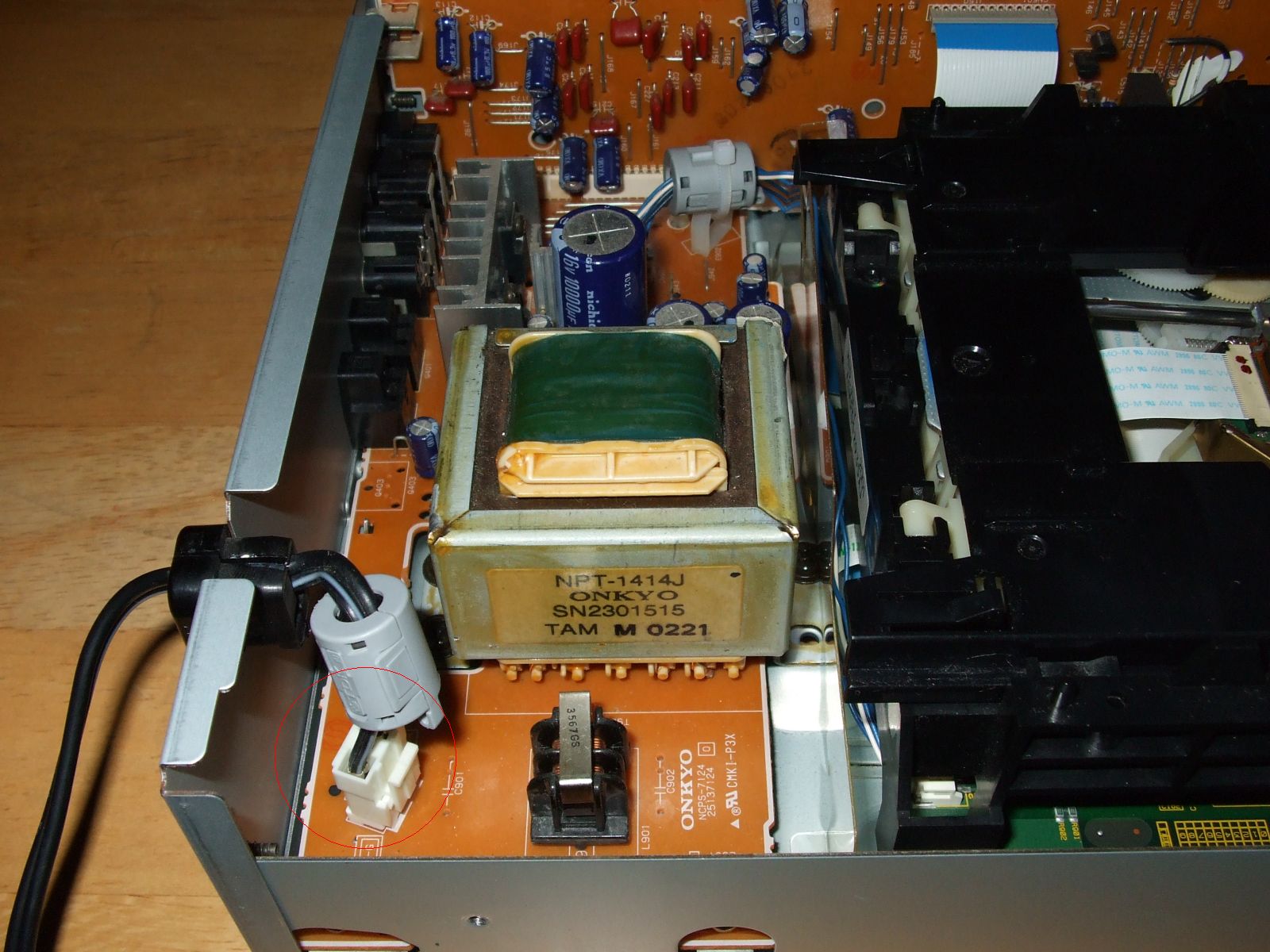

電源コード

電源コードを装着

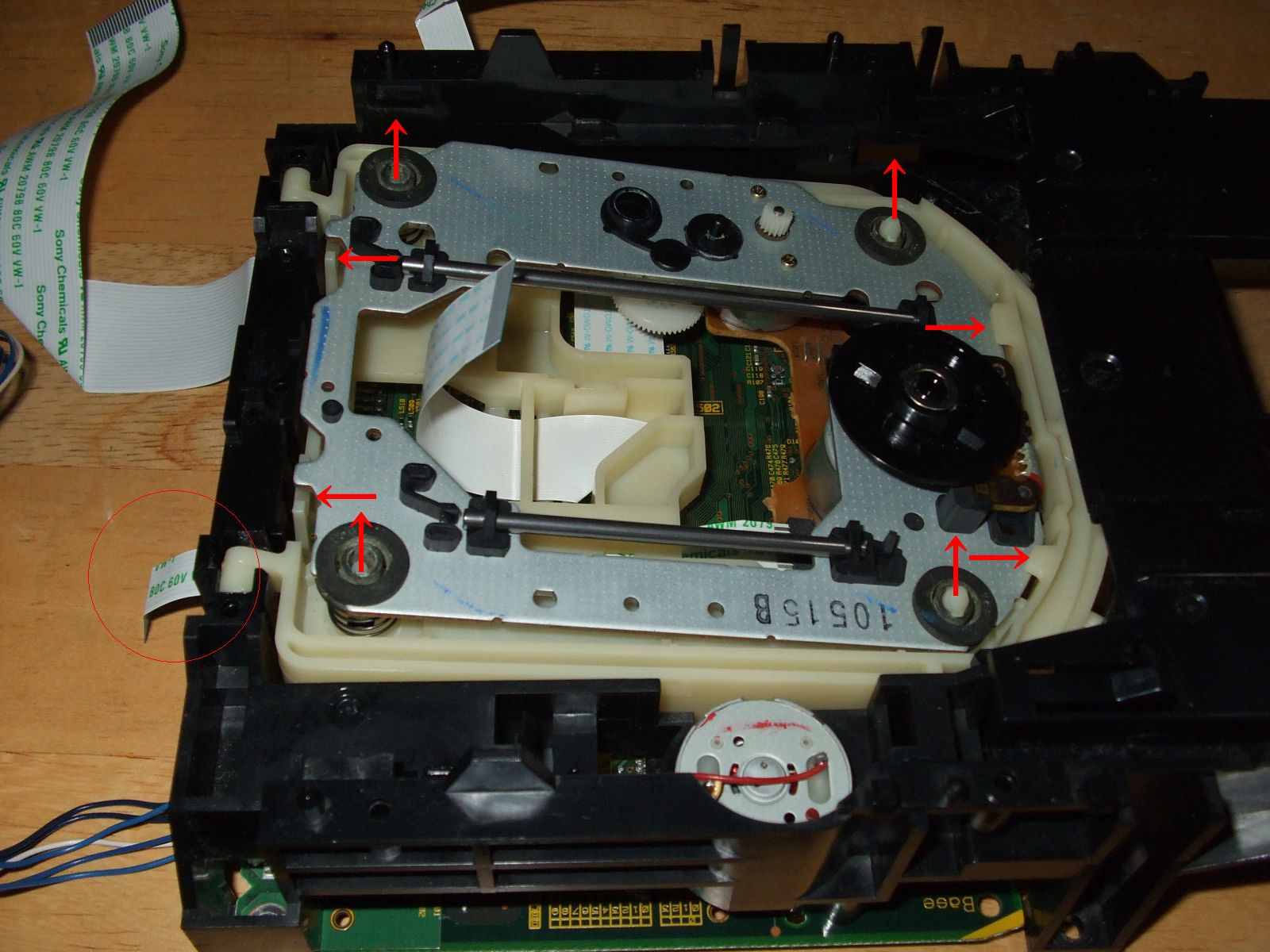

ピックアップASSYの外し方
左側のツメを押して持ち上げます、右側は左に引きながら持ち上げます。

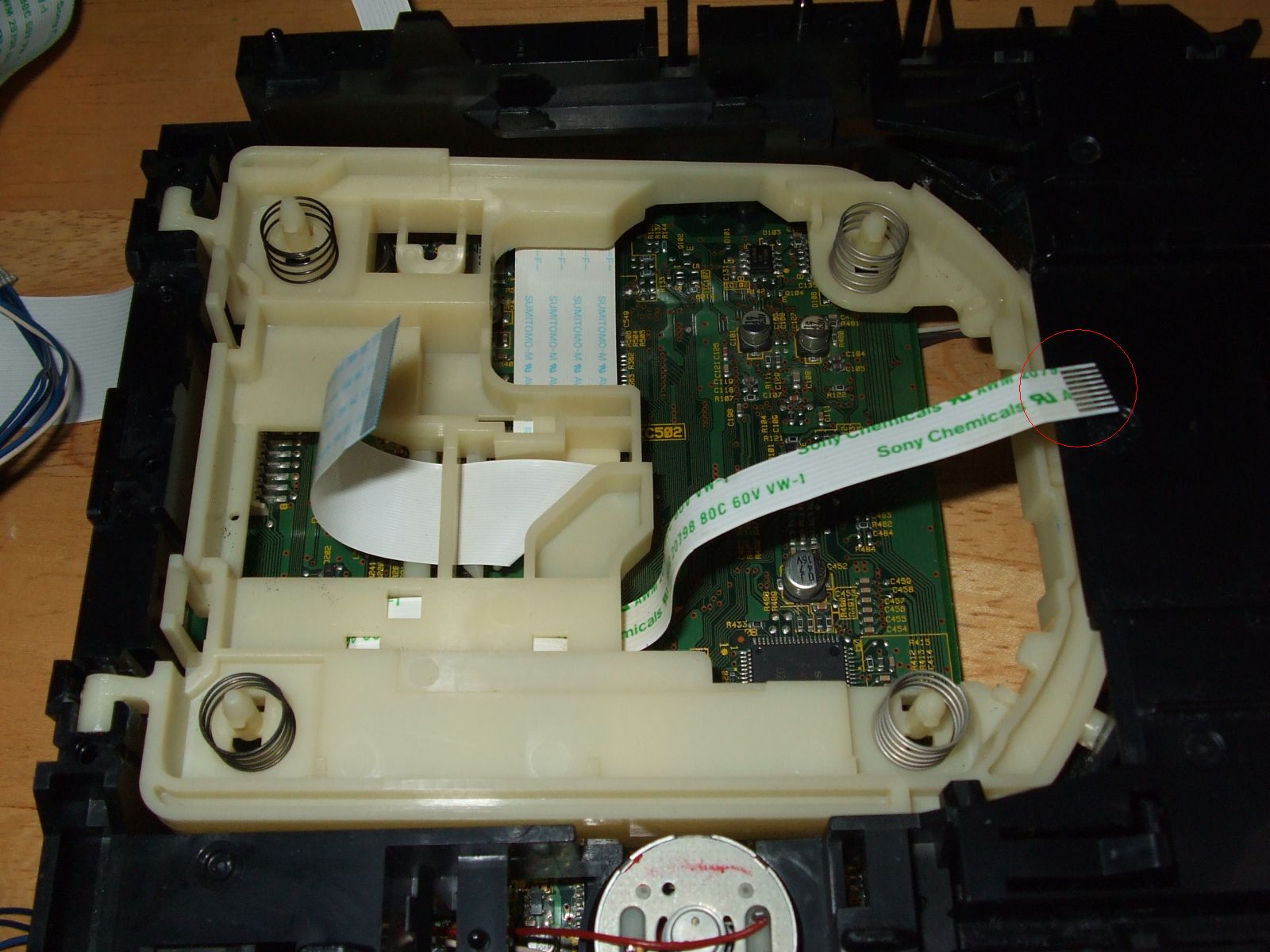

初めにのFFCを抜きます。

ASSYからのFFCを抜きます。
如何にも振動吸収を期待できない構造。
ゴムが固くなると振動がスプリングに伝わりません、石鹸で洗いましょう。

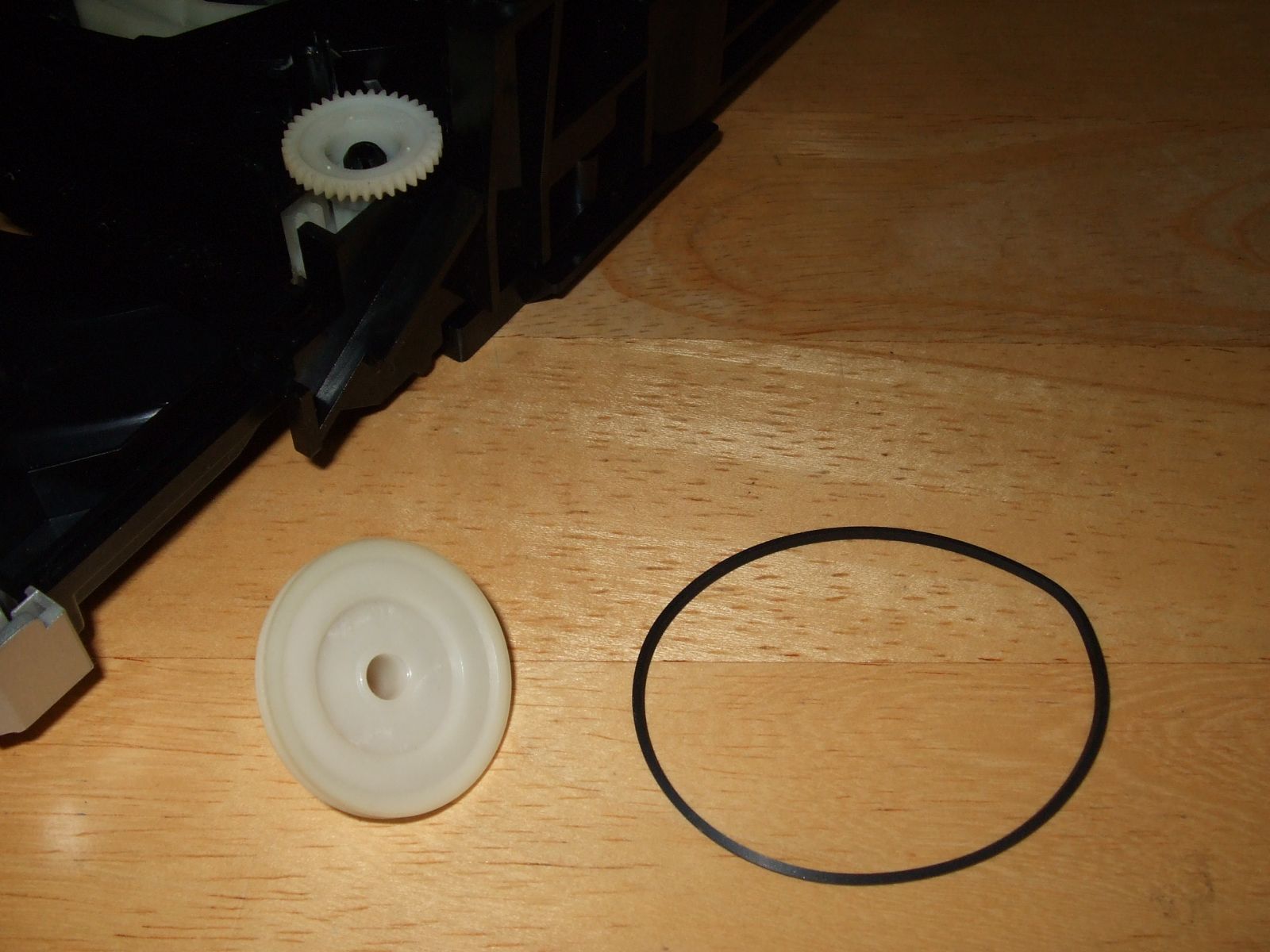

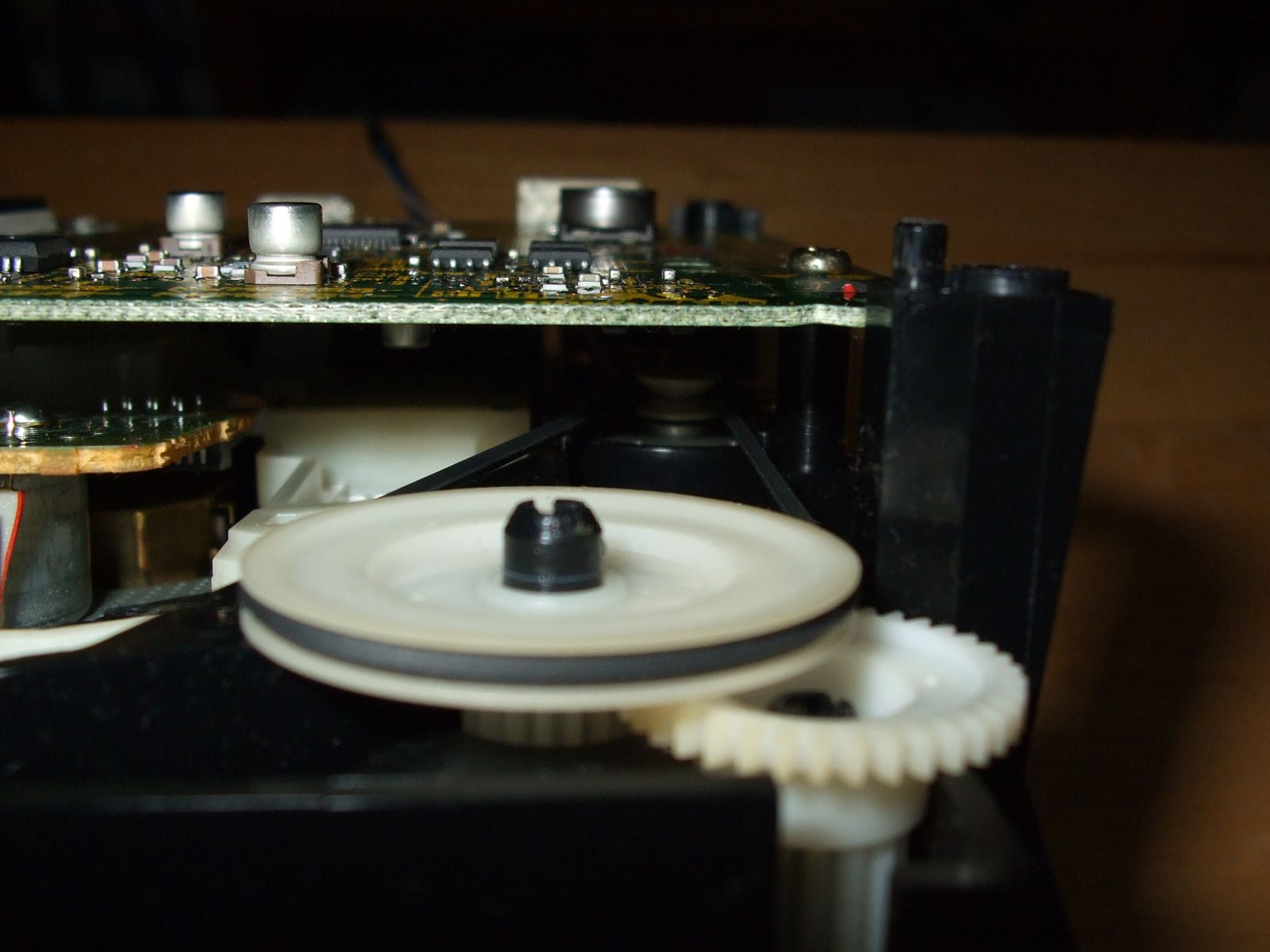

ゴムベルトの交換
ゴムベルトはトランスポート部を下ろさないと交換できません。

プリーをハズすとモーター側に架けやすくなります。φ55mm?


アルミパネルのハメ方(ボタンに傷を付けぬ様に注意)

偏らずに平行に押し込みます。

アルミパネルは出来れば外さないで下さい。


この現象は故障ではありません。
振動に弱い→設計上の問題です新品のピックアップに交換しても改善しません。
CDRの認識が遅い→仕様上の問題ですCDRの場合は追加録音が可能か判定しています。
ファイナライズ中に「きゅるきゅる」と異音がする→高速回転するモーター音ではないかと思います。
停止を押すと「しゃー」と音がする→ピックアップを高速で移動するギヤの音です。
ボタンを押した時の感じが悪い→狭いスペースに多くのボタンを配置した弊害です、リモコンを買いましょう。


この現象はピックアップ交換が必要です。
「ががが」とか「かちかちかち」と大きな音がする→ピックアップの劣化

ヤフオクでの説明で過去「きゅるきゅる」とか「しゃー」の例がありました。
出品者は故障と思っていたらしいです。


ONKYOのCDR-SX7は美音で超人気!売れ筋です。
どんどん仕入れて、どんどん修理して、どんどん儲けましょう!


ノイズフィルターが入っていますが、トランス前に入れると低音、トランス後に入れると高音が改善されるといいなぁ
※転売は自己責任でお願いします。
