Pioneer PD-F21

まだ駆け出しの頃失敗したPD-F21です。
パイオニアのロゴが古い。
Pioneer PD-F21_b0176333_23541886.jpg

スロットローディングは唯一この機種だけ。
Pioneer PD-F21_b0176333_23564843.jpg

ゼロぇミッションのPSEシールが貼られています。
紙?
Pioneer PD-F21_b0176333_0125412.jpg

再生okですがレンズの清掃の為分解します。
Pioneer PD-F21_b0176333_005424.jpg

このゴムローラーが劣化するとOPEN/CLOSEが出来なくなります、定期的な部品交換が必要です。
今でも入手可能ですか?Ωと音叉マークのパイオニアさん。
Pioneer PD-F21_b0176333_1524282.jpg

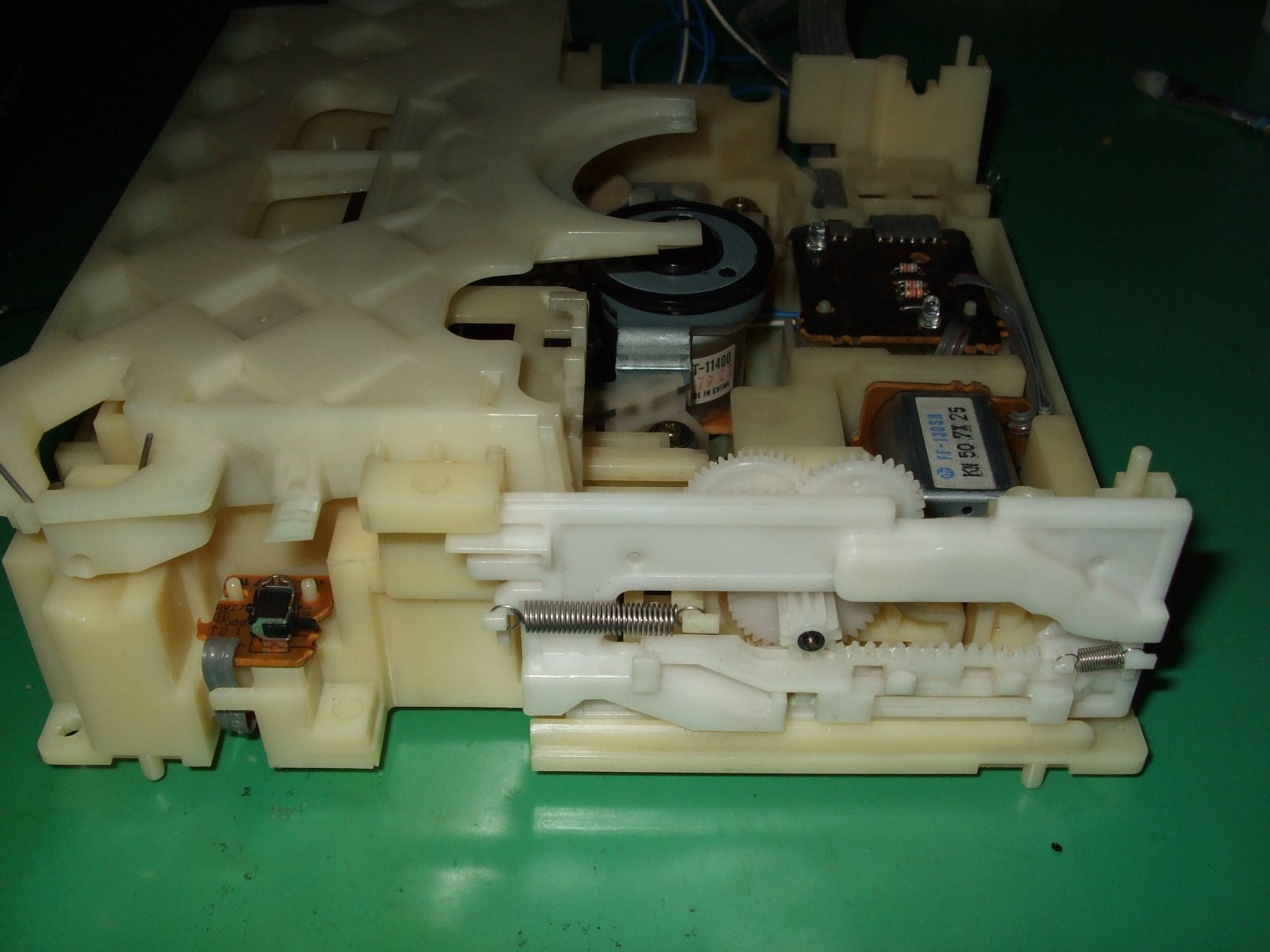

ピックアップは上下しないでCD盤の方が上下するギミック
Pioneer PD-F21_b0176333_011727.jpg

複雑です。
Pioneer PD-F21_b0176333_01231.jpg

CD盤を押し出すメカ?
Pioneer PD-F21_b0176333_012869.jpg

昔懐かしい形のマブチモーター
Pioneer PD-F21_b0176333_014251.jpg

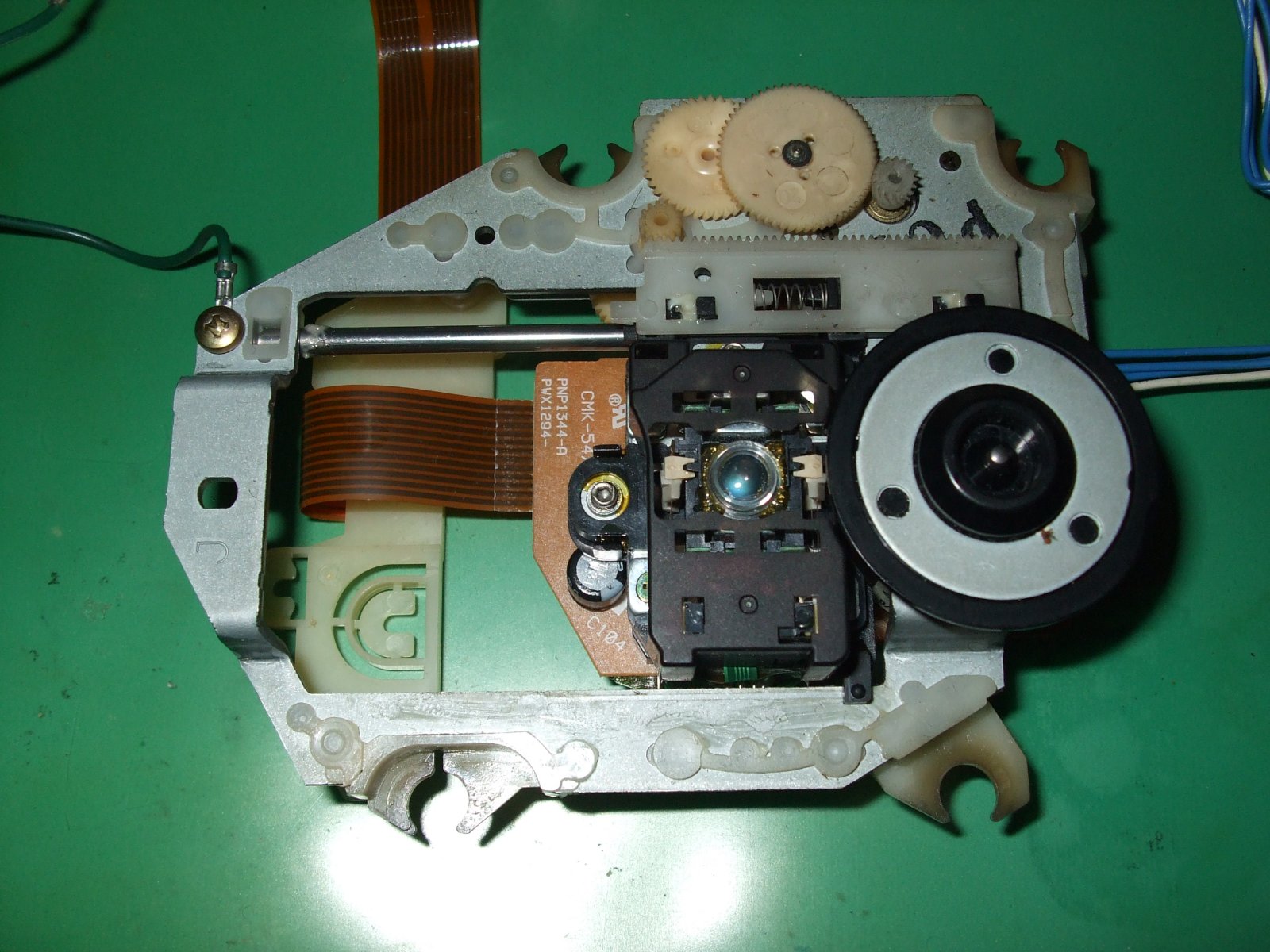

やっとピックアップにリリースできました。
ピックアップはPD-N901、PD-C3と同じCMK-54XTです。
Pioneer PD-F21_b0176333_015636.jpg

シャーシを放熱に利用
Pioneer PD-F21_b0176333_021864.jpg

オペアンプはLA6517、PD-C3と同じです。
Pioneer PD-F21_b0176333_041159.jpg

「すてるな!」の注意書き
Pioneer PD-F21_b0176333_045968.jpg

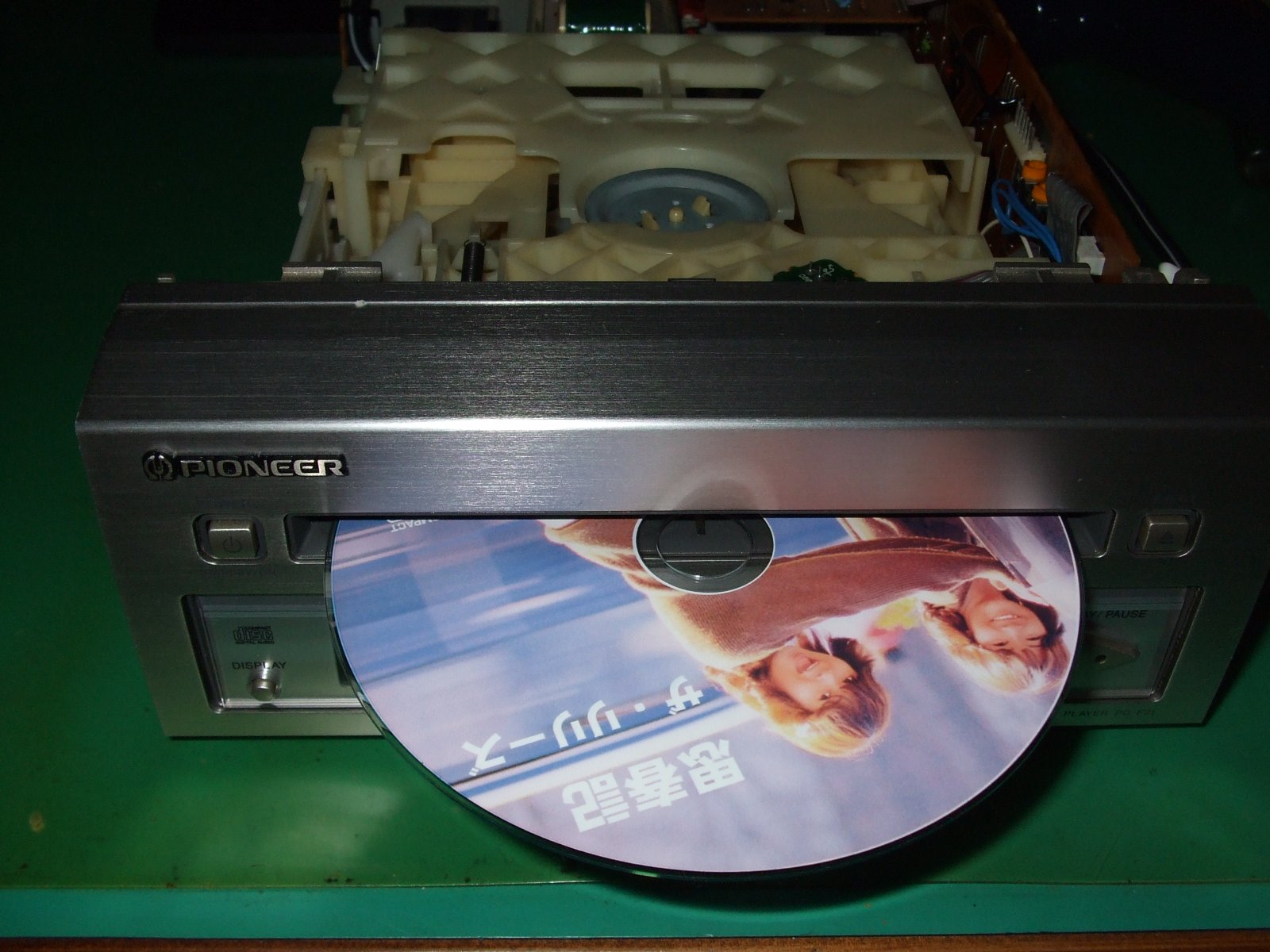

ローディング前
Pioneer PD-F21_b0176333_06682.jpg

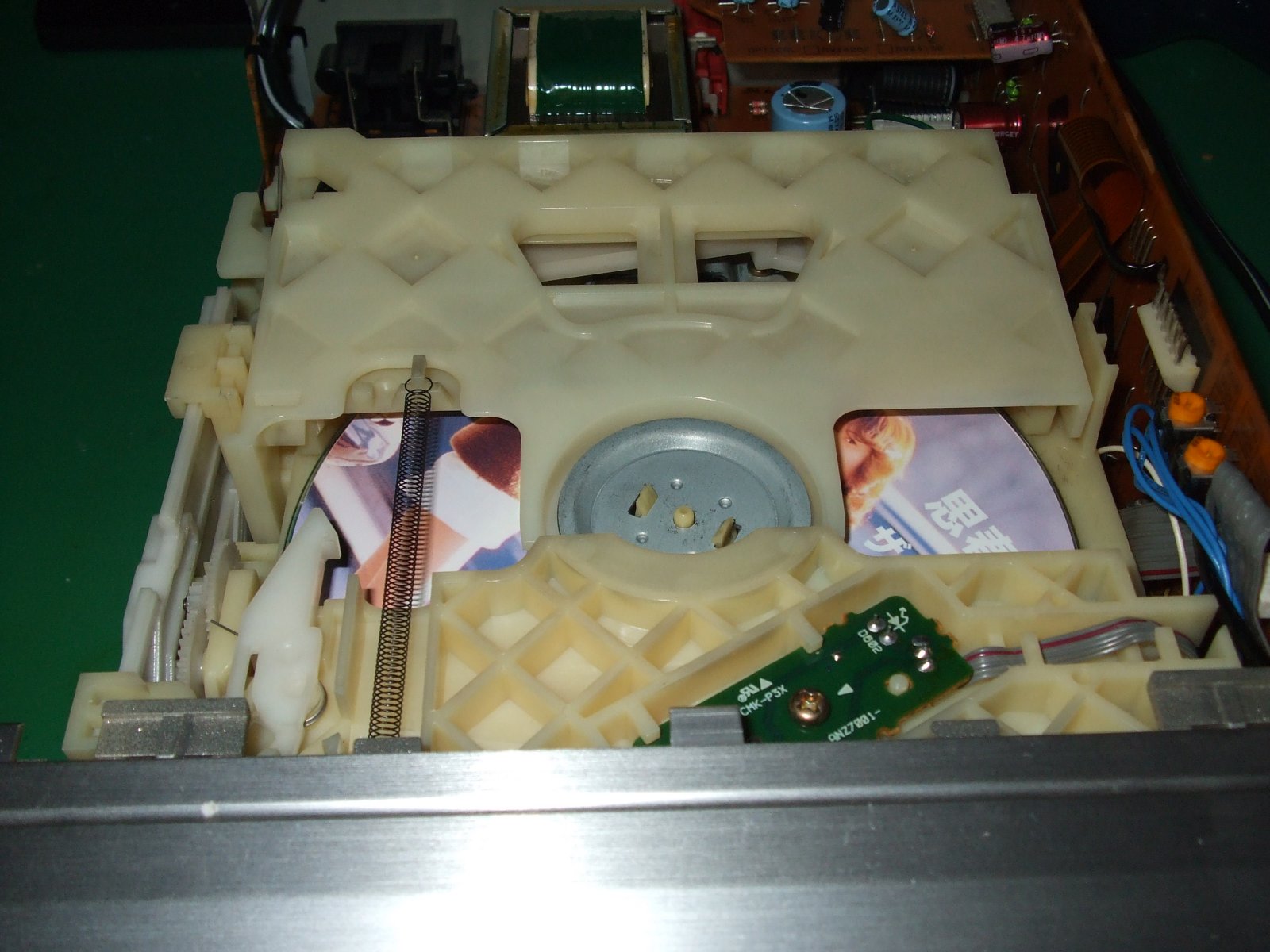

ローディング後
Pioneer PD-F21_b0176333_0832.jpg

ローディング前
Pioneer PD-F21_b0176333_085299.jpg

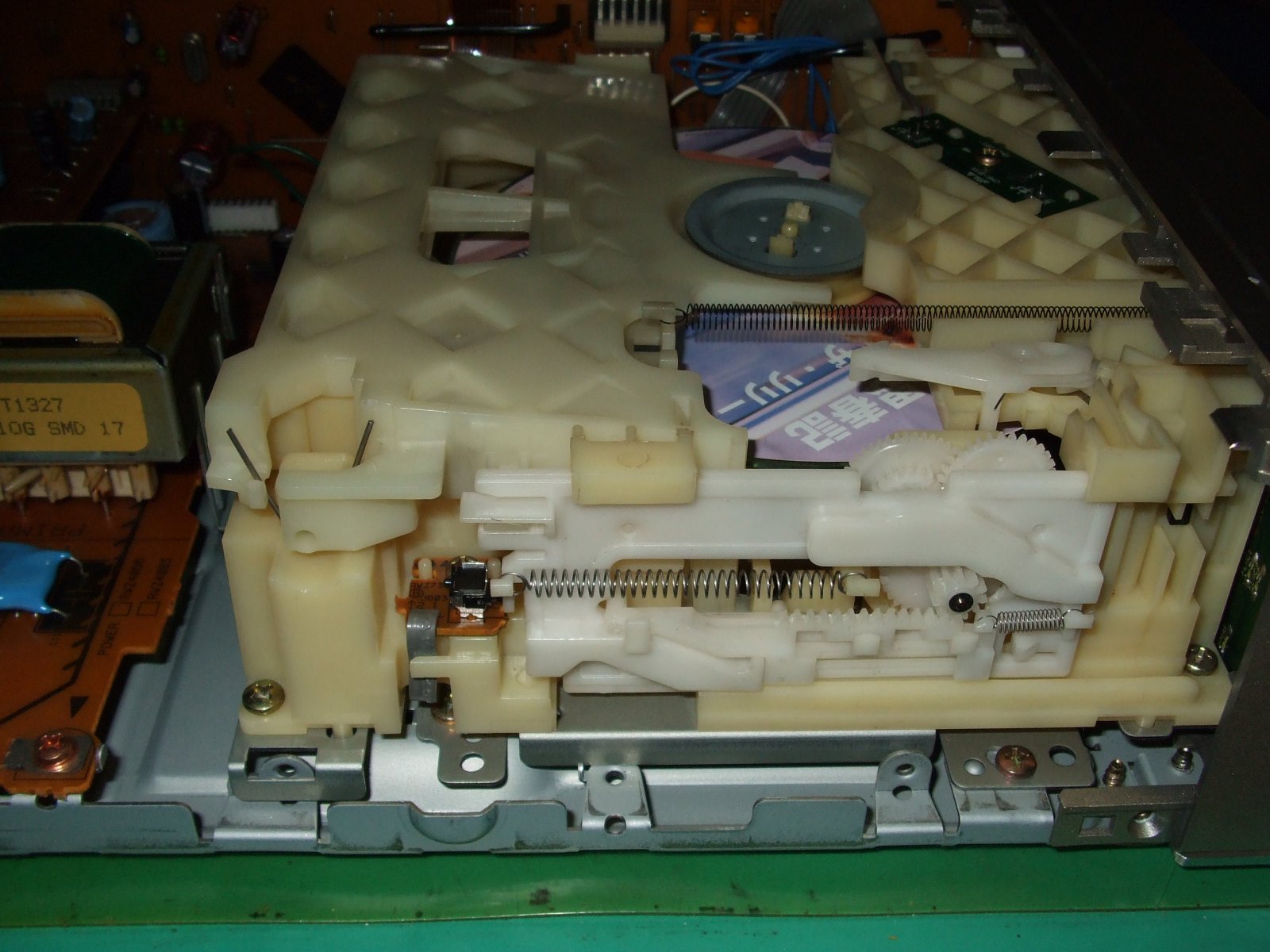

ローディング後
Pioneer PD-F21_b0176333_09878.jpg

表示は少しムラがあります。
Pioneer PD-F21_b0176333_0183813.jpg


音はPD-N901の正統派ではなくPD-C3の様なアレンジされた音です。
この機種はレガートリンクコンバージョンを搭載していないと思いますが高音がかなり延びます。


低音の改善にはこの位置にフィルター
「すてるな!」もう1カ所発見w
Pioneer PD-F21_b0176333_484946.jpg

ELNA製 オーディオ電解コンデンサ STARGETですと、贅沢。
Pioneer PD-F21_b0176333_4104050.jpg
